Kamerat termike të imazhit të shpjeguara

Kamerat e imazhit termik janë pajisje që përkthejnë energjinë termike (nxehtësinë) në dritë të dukshme për të analizuar një objekt ose skenë të caktuar. Imazhi i prodhuar njihet si termogram dhe analizohet përmes një procesi të quajtur termografi. Kamerat e imazhit termik janë pajisje të sofistikuara që përpunojnë imazhin e kapur dhe e shfaqin atë në një ekran. Këto imazhe mund të përdoren për diagnozë të menjëhershme ose të përpunohen përmes softuerit të specializuar për vlerësim të mëtejshëm, saktësi dhe rezultat të raportit. Kamerat e imazhit termik e çojnë matjen e temperaturës në nivelin tjetër; në vend që të merrni një numër për temperaturën, ju merrni një fotografi që tregon ndryshimet e temperaturës së një sipërfaqeje.

Çfarë shohin kamerat termike të imazhit?
Drita e dukshme është ajo që shohim rreth nesh çdo ditë. Është e vetmja pjesë e spektrit elektromagnetik që ne mund të shohim. Drita e dukshme zë vetëm një zonë të vogël në spektrin elektromagnetik dhe rrezatimi infra i kuq (IR) përfaqëson një përqindje më të madhe. Nëse duam të shohim se çfarë po ndodh në pjesë të tjera të spektrit, ne kemi nevojë për pajisje të specializuara.
Të gjitha objektet thithin, reflektojnë dhe ndonjëherë transmetojnë energji në nivele të ndryshme. Materiale të ndryshme do të lëshojnë nxehtësi ose energji të ftohtë me ritme të ndryshme. Është kjo energji që mund të zbulohet nga pajisjet infra të kuqe dhe të shfaqet si imazhe.

Aplikimet dhe përdorimet e kamerave të imazhit termik
Fillimisht të zhvilluara për përdorim ushtarak gjatë Luftës Koreane, kamerat e imazhit termik kanë migruar në fusha të tjera dhe kanë gjetur shumë përdorime. Zjarrfikësit i përdorin ato për të parë përmes tymit, për të gjetur njerëz dhe për të lokalizuar vatrat e zjarreve. Forcat e zbatimit të ligjit përdorin teknologjinë për të menaxhuar aktivitetet e vëzhgimit, gjetjen dhe kapjen e të dyshuarve, hetimin e skenave të krimit dhe kryerjen e operacioneve të kërkim-shpëtimit. Teknikët e mirëmbajtjes së linjës së energjisë gjejnë nyjet dhe pjesët e mbinxehjes për të eliminuar dështimet e mundshme. Aty ku izolimi termik bëhet i gabuar, teknikët e ndërtimit të ndërtesave mund të shohin rrjedhje nxehtësie për të përmirësuar efikasitetin e ftohjes ose ngrohjes. Aktivitetet fiziologjike, si ethet, te qeniet njerëzore dhe kafshët e tjera me gjak të ngrohtë mund të monitorohen gjithashtu me imazhe termografike. Ato janë gjithashtu mjete të zakonshme të përdorura nga inspektorët e shtëpisë.

Karakteristikat e kamerës së imazhit termik
Kamerat me imazhe termike mund të blihen me minimumin e veçorive që lexojnë vetëm temperaturën e pikës fikse qendrore në ekran ose me veçori të shumta që lejojnë përdoruesin të zgjedhë disa pika të lëvizshme dhe të bëjë krahasime ndërmjet tyre për të treguar nivelin e lartë, të ulët dhe temperatura mesatare në ekran. Kamerat me imazhe termike kanë paleta të shumëfishta ngjyrash të përzgjedhura nga përdoruesi, si e zeza/bardha, hekuri ose ylberi. Paleta e hekurit përdoret më së shpeshti nga inspektorët e shtëpisë. Paleta e zezë/e bardhë ndihmon në identifikimin e detajeve në një imazh dhe paleta e ylberit ka ndjeshmërinë më të mirë termike për të shfaqur ndryshimet në temperaturë. Shihni imazhet mostra më poshtë të disa paletave të ngjyrave.

Çfarë duhet të kërkoni në një aparat fotografik termik
Ka një sërë komponentësh që kontribuojnë si në cilësinë ashtu edhe në koston e një kamere me imazhe termike. Dy faktorët më të rëndësishëm janë rezolucioni i detektorit dhe ndjeshmëria termike.
Rezolucioni i detektorit përshkruan numrin e pikselëve. Rezolucionet më të zakonshme janë 160 x 120, 320 x 240 dhe 640 x 480 piksele. Një detektor 320 x 240 prodhon një imazh të përbërë nga 76,800 piksele. Meqenëse çdo piksel ka një temperaturë të lidhur me të që është 76,800 pika të dhënash të temperaturës. Rezolucionet më të larta prodhojnë gjithashtu imazhe dukshëm më të qarta.
Ndjeshmëria termike është ndryshimi më i vogël i temperaturës që kamera mund të dallojë. Ndjeshmëria prej 0.05° do të thotë se kamera mund të dallojë dy sipërfaqe me vetëm një ndryshim të temperaturës prej pesë të qindtat e gradës.
Një faktor tjetër i rëndësishëm për t'u marrë parasysh është diapazoni i temperaturës së kamerës së imazhit termik. Gama tregon se cilat janë temperaturat minimale dhe maksimale që mund të matë kamera (-4°F deri në 2200°F është tipike).
Për të marrë imazhin më të mirë termik për t'u analizuar, ekzistojnë katër rregullime që mund të bëhen në shumicën e kamerave: fokusi, ndryshimet e cilësimeve të emetimit, ndryshimet e cilësimeve të temperaturës reflektuese dhe akordimi termik. Secila prej këtyre rregullimeve duhet të merret parasysh kur zgjidhni një aparat fotografik termik.
Ashtu si një aparat fotografik standard, lentet e kamerës së imazhit termik duhet të fokusohen për të rritur qartësinë e imazhit. Shumica e kamerave mund të fokusohen duke përdredhur lentet. Kamerat më të sofistikuara kanë një fokus me butona.
Emisionueshmëria është sasia e rrezatimit të emetuar nga një objekt në krahasim me atë të një emetuesi të përsosur rrezatimi kur të dy janë në të njëjtën temperaturë. Rregullimi i emetimit është i rëndësishëm kur merreni matjet e temperaturës ose kur krahasoni temperaturat e dy objekteve të ndryshme. Jo të gjitha kamerat e lejojnë përdoruesin të vendosë temperaturën reflektuese.
Cilësimi i temperaturës reflektuese lejon përdoruesin të kompensojë temperaturën e objekteve përreth që reflektohet në një objekt. Ashtu si emetimi, temperatura reflektuese është e rëndësishme kur merreni matjet e temperaturës ose krahasoni temperaturat e dy objekteve. Jo të gjitha kamerat e lejojnë përdoruesin të vendosë temperaturën reflektuese.
Sintonizimi termik i kamerës përfshin rregullimin e hapësirës ose diapazonit të temperaturës që shikon kamera ndërsa është në modalitetin e shikimit manual. Modaliteti manual i lejon përdoruesit të rregullojë hapësirën në një interval të dëshiruar dhe kamera do të shfaq gjithmonë këtë interval të temperaturës. Përdorimi i modalitetit manual është më i miri kur përdoret për të nxjerrë në pah dallimet e temperaturës së objektit që shikohet.

Kufizimet e kamerës së imazhit termik
Për shkak se energjia termike mund të reflektohet nga sipërfaqet me shkëlqim, kamerat e imazhit termik nuk mund të shohin përmes xhamit. Kamerat e imazhit termik mund të përdoren për të mbledhur informacione rreth pjesës së brendshme
 të një muri, por ata nuk mund të shohin nëpër mure. Është gjithashtu e rëndësishme të dini se kamerat e imazhit termik nuk duhet të përdoren si faktori i vetëm vendimtar që ekziston një problem. Përdorimi i instrumenteve të tjera duhet të përdoret gjithmonë për të konfirmuar problemin.

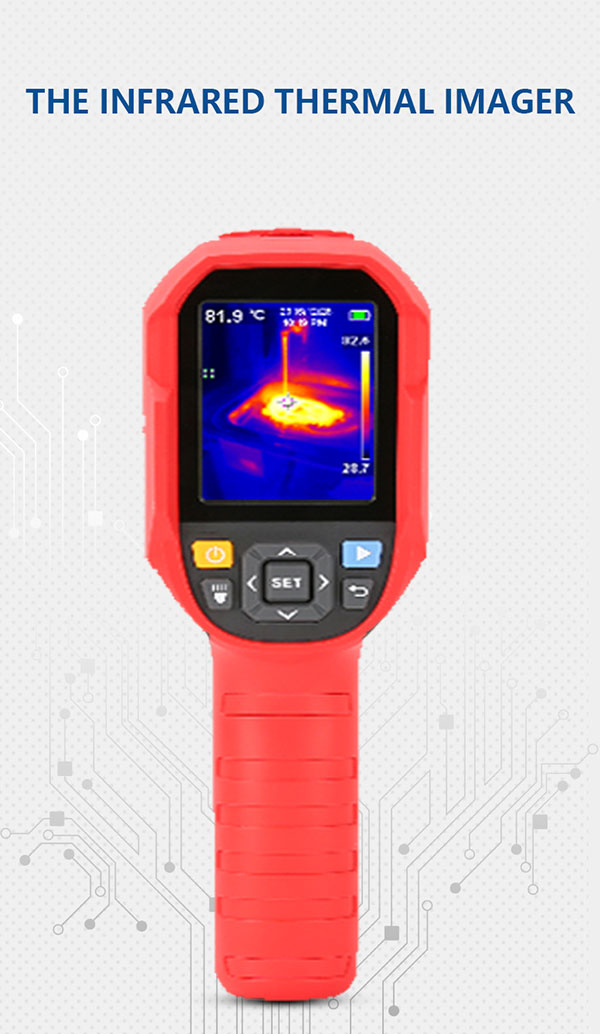

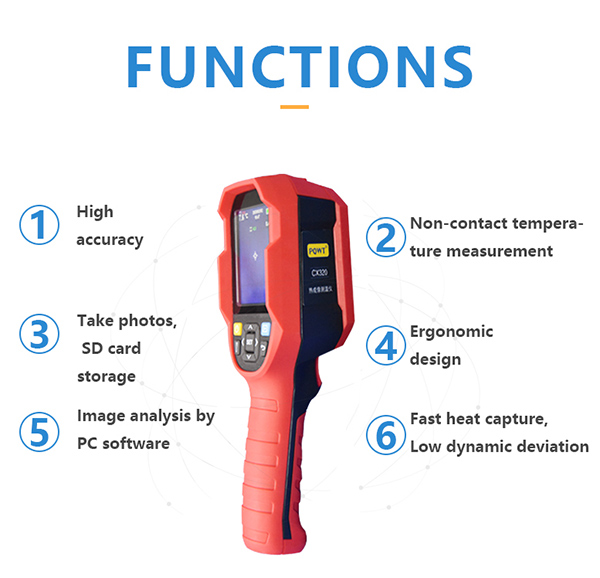

Kamera termike PQWT CX320
